Если погрешность определяется по формулам (6.3)
или (6.5) - класс точности СИ соответствует значениям относительной или
приведенной погрешности, выраженной в %.
Например, если
то класс точности СИ 1,0, если приведенная погрешность то класс точности СИ 1,5. Это справедливо для приведенной
погрешности, нормируемой значением ФВ в принятых единицах. В тех случаях, когда
погрешность нормируется длиной шкалы прибора l, класс точности также равен численному значению , но обозначается по другому. Например,
при класс точности – 0,5, а
его обозначение приведено в таблице 6.1.
Если погрешность СИ определяется формулой (6.4)
(мультипликативная погрешность), то она обозначается c/d.
Например, если то класс точности СИ обозначается 0,02/0,01.
Проиллюстрируем это на следующем примере.
Имеется вольтметр с пределами измерений (0...100) В. На него подается
напряжение 50 В. Результат измерения - 48,5 В. Необходимо определить класс
точности (по ).
По класс точности
6, по
класс точности - 3, по класс точности - 1,5.

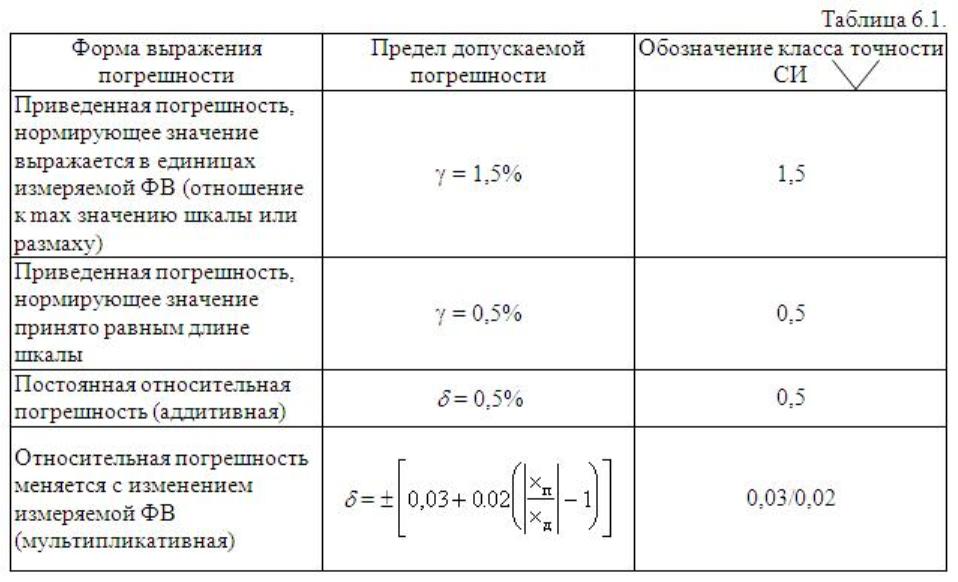

Обозначения классов точности приведены в таблице
6.1.
|
